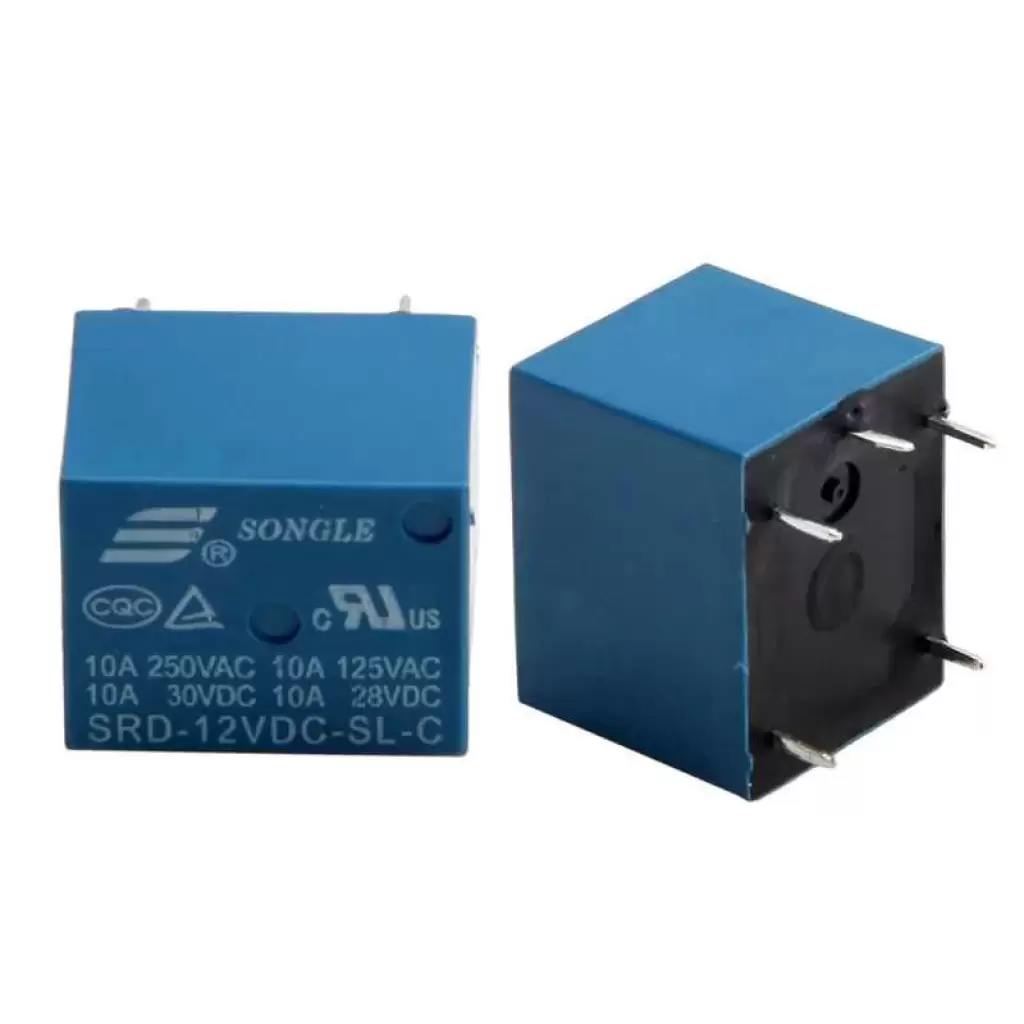

Songle 12V Minyon Spot Röle SRD-12VDC-SL-C
Songle SRD-12VDC-SL-C, endüstri standardı haline gelmiş 12V tetiklemeli minyon spot röledir. Kompakt tasarım ve yüksek güvenilirlik özellikleriyle elektronik projelerde sıkça tercih edilen bir anahtarlama elemanıdır.
10A anahtarlama kapasitesi ve 12VDC bobin gerilimi ile bu röle, Arduino ve Raspberry Pi gibi mikrodenetleyici sistemlerinde güçlü yüklerin kontrol edilmesini sağlayan ideal arayüz bileşenidir.
Endüstriyel kalitede üretilen Songle spot röle, çeşitli elektronik komponentler ile entegre çalışarak, hem hobi projelerinde hem de profesyonel uygulamalarda güvenilir anahtarlama çözümü sunar.
Teknik Özellikler
Songle 12V Minyon Spot Röle SRD-12VDC-SL-C'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Songle
- Model: SRD-12VDC-SL-C
- Röle Tipi: SPDT (Single Pole Double Throw)
- Kontrol Voltajı: 12.0V DC
- Bobin Direnci: 400 Ohm ±10%
- Çekme Akımı: Yaklaşık 30 mA
- Kontakt Yapısı: 1 Normalde Açık (NO), 1 Normalde Kapalı (NC), 1 Ortak (COM)
- Maksimum Anahtarlama Gücü: AC: 2500VA, DC: 300W
- Maksimum Anahtarlama Voltajı: AC: 250V, DC: 30V
- Maksimum Anahtarlama Akımı: 10A
- Kontak Direnci: <100 mOhm
- Çalışma Süresi: Maksimum 10ms
- Bırakma Süresi: Maksimum 5ms
- Elektriksel Ömür: 100.000 işlem
- Mekanik Ömür: 10.000.000 işlem
- İzolasyon Direnci: 100 MOhm
- Dielektrik Dayanım: 1500V AC 1 dakika
- Çalışma Sıcaklığı: -25°C ile +85°C arası
- Çalışma Nemi: 45% ile 85% RH arası
- Koruma Sınıfı: Plastik kasa (RTI 94V-0)
- Montaj Tipi: PCB montaj
- Pin Yapısı: 5 pin
- Boyutlar: 19mm x 15mm x 15mm (UxGxY)
- Ağırlık: Yaklaşık 6g
- RoHS Uyumluluğu: Evet
Kullanım Alanları
Songle 12V Minyon Spot Röle SRD-12VDC-SL-C'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Elektronik Projeler
- Arduino tabanlı kontrol sistemleri
- Raspberry Pi projeleri
- Ev otomasyon sistemleri
- Hobi elektronik devreleri
- DIY akıllı cihaz uygulamaları
Elektriksel Kontrol
- Aydınlatma kontrolü
- Küçük motorların sürülmesi
- Su pompaları kontrolü
- Elektrikli ısıtıcılar
- İklimlendirme sistemleri
Endüstriyel Uygulamalar
- Otomatik kontrol panelleri
- Zamanlama devreleri
- Sensör kontrollü sistemler
- Güvenlik ekipmanları
- İzleme ve alarm sistemleri
Avantajlar ve Özellikler
Songle 12V Minyon Spot Röle SRD-12VDC-SL-C'nin sağladığı avantajlar ve çözümler.
- Yaygın Kullanım: Endüstri standardı, kolay bulunabilir yedek parça
- Yüksek Anahtarlama Kapasitesi: 10A akım ile çeşitli yükleri kontrol
- 12V Standart Voltaj: Pek çok elektronik sistemle uyumlu
- LED Gösterge: Röle durumunu vizuel olarak izleme
- Galvanik İzolasyon: Kontrol ve yük devreleri arasında tam elektriksel ayrım
- Kompakt Boyut: PCB üzerinde minimum alan kullanımı
- Uzun Ömür: 10 milyon mekanik işlem ömrü
- Çift Kontak Çıkışı: NO ve NC bağlantı imkanı
- Geniş Çalışma Sıcaklığı: -25°C ile +85°C arası güvenilir çalışma
- Düşük Güç Tüketimi: 12V'da yaklaşık 360mW enerji gereksinimi
Montaj ve Kullanım
Songle 12V Minyon Spot Röle SRD-12VDC-SL-C'nin montaj ve kullanım detayları hakkında bilgiler.
İpucu: Arduino veya diğer mikrodenetleyiciler ile kullanırken 2N2222 transistör ve 1K baz direnci kullanın. Koruma için 1N4007 diyodu röle bobini uçlarına ters bağlayın. Bu düzen geri-EMK akımını engelleyerek devrenizi korur.
Bağlantı ve montaj bilgileri:
- Pin 1 (Bobin): 12V DC pozitif
- Pin 2 (Bobin): GND (negatif)
- Pin 3 (COM): Ortak kontakt
- Pin 4 (NC): Normalde kapalı kontakt
- Pin 5 (NO): Normalde açık kontakt
Kullanım için gerekli komponentler:
- Transistör sürücü devresi (2N2222, BC337, vb.)
- Sürücü için 1K direnç
- Koruma diyodu (1N4007 veya 1N4148)
- 12V güç kaynağı
- Kontrol sinyali için mikrodenetleyici pini
- Bağlantı kabloları
Sorun Giderme ve İpuçları
Songle 12V Minyon Spot Röle SRD-12VDC-SL-C kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Röle Tetiklenmiyor: 12V güç kaynağını ve bağlantılarını kontrol edin
- Titreşimli Çalışma: Güç kaynağı kapasitesini ve filtrelemeyi iyileştirin
- Aşırı Isınma: Akım sınırlarını aşmadığınızdan emin olun
- Kontak Arızası: Endüktif yükler için snubber devresi ekleyin
- Mikroişlemci Resetlemesi: Koruma diyodu ve ayrı güç kaynağı kullanın
Kullanım İpuçları
- Doğrudan mikrodenetleyiciden değil, transistör üzerinden sürün
- Birden fazla röle aynı anda çalıştığında stabil güç kaynağı kullanın
- Atmalı kalkışlarda inrush akımı için gecikme ekleyin
- Endüktif yükler için kıvılcım önleyici devreler kullanın
- Sürekli çalışan uygulamalarda paralel freewheel diyodu kullanın
- Nemli ortamlarda röleyi koruyucu kaplamayla izole edin
