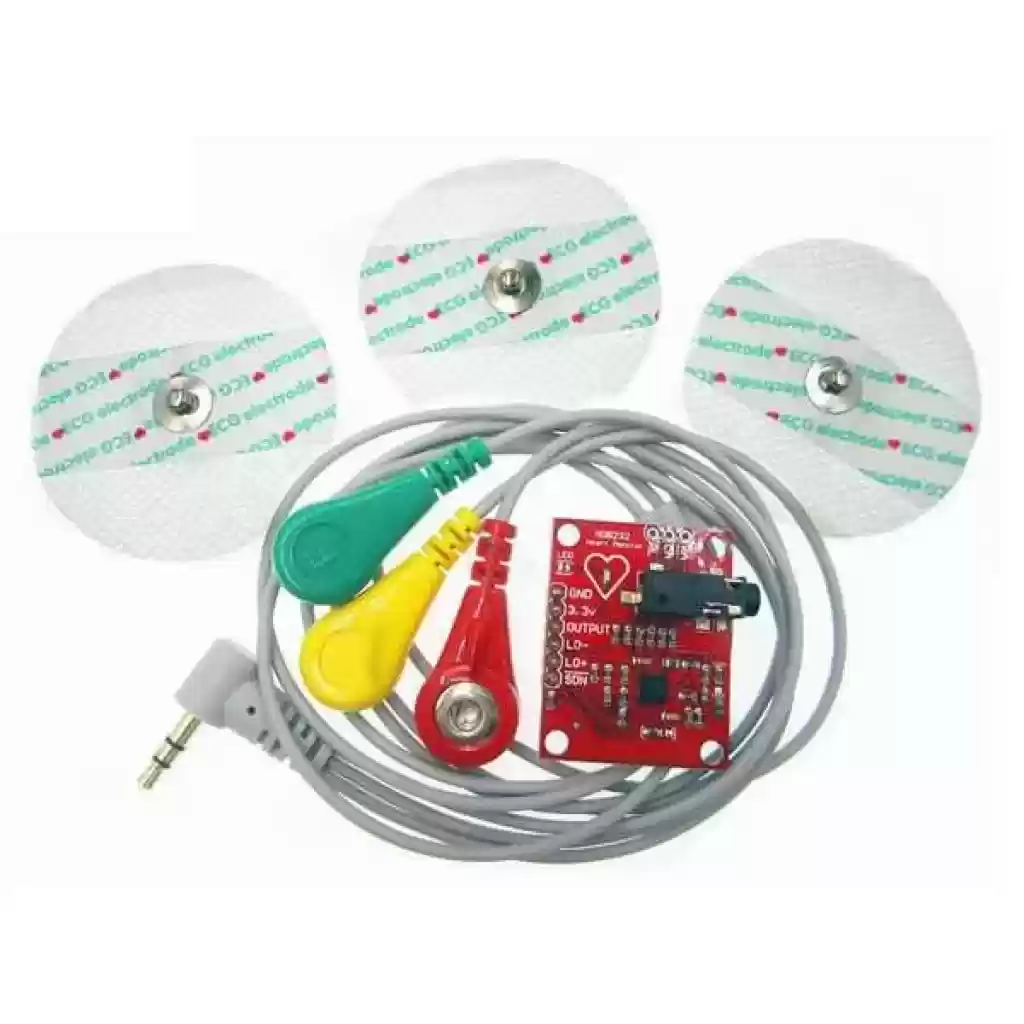

Arduino AD8232 EKG Kalp Grafiği İzleme EKG Modülü Kiti

AD8232, kalbin elektriksel aktivitesini ölçmek için kullanılan uygun maliyetli bir karttır. Bu elektriksel aktivite bir EKG veya Elektrokardiyogram olarak çizilebilir ve analog bir okuma olarak çıktısı alınabilir. EKG'ler aşırı gürültülü olabilir, AD8232 Tek Kanallı Kalp Hızı Monitörü, PR ve QT Aralıklarından kolayca net bir sinyal elde etmeye yardımcı olmak için bir op-amp görevi görür.

AD8232, EKG ve diğer biyopotansiyel ölçüm uygulamaları için entegre bir sinyal koşullandırma bloğudur. Hareket veya uzak elektrot yerleştirme gibi gürültülü koşulların varlığında küçük biyopotansiyel sinyalleri çıkarmak, yükseltmek ve filtrelemek için tasarlanmıştır.

Ölçüm kablosunu kart üzerindeki 3.5mm TRS ses girişine bağlayarak kullanabilirsiniz. Bu bağlantılara ek olarak sensör pedlerini LA (sol kol) sol kol, RA (sağ kol) sağ kol ve RL (sağ bacak) sağ bacak bağlantılarına bağlayarak bu ölçümleri almak mümkündür. Kart üzerinde kalp atış hızına bağlı olarak yanıp sönen bir LED bulunmaktadır.
