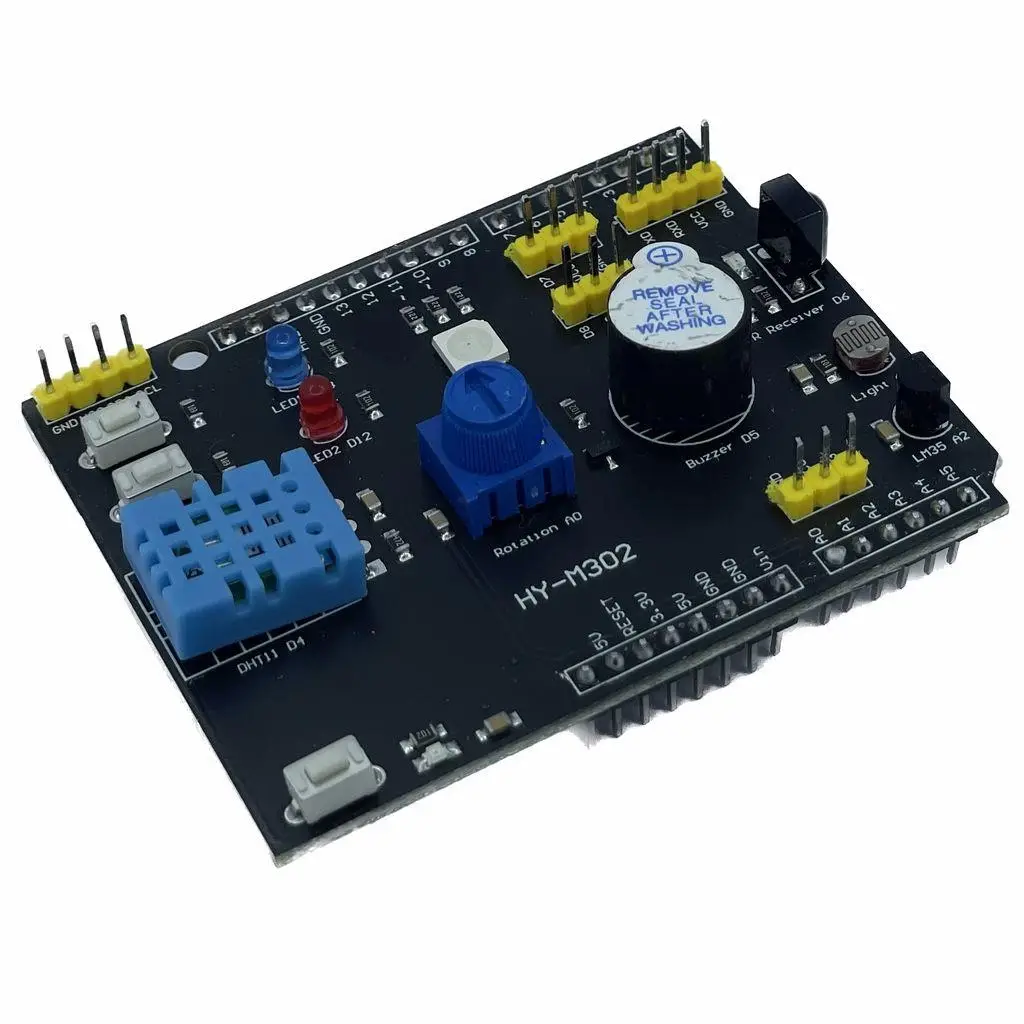

Arduino Çok Amaçlı Sensör Shield 9 in 1, en yaygın kullanılan dokuz farklı sensörü tek bir kart üzerinde toplayan, prototip geliştirme sürecinizi hızlandıran ve Arduino kartlarınızla sorunsuz çalışacak şekilde tasarlanmış kapsamlı bir genişletme modulüdür.
DHT11 sıcaklık/nem sensörü, LM35 hassas sıcaklık sensörü, ses algılama, ışık algılama, joystick, buton, potansiyometre ve daha birçok bileşeni içeren bu shield, elektronik projeleriniz için ihtiyaç duyabileceğiniz temel sensörleri ekstra bağlantı ve kablolama gerektirmeden kullanmanızı sağlar.
Standart Arduino header pinlerine uyumlu yapısıyla Arduino Uno, Mega, Leonardo gibi kartlara doğrudan monte edilebilen bu sensör shield, üzerindeki her sensör için ayrı analog veya dijital pinlere sahiptir. Böylece tek bir shield ile sıcaklık ölçümü, nem takibi, ses algılama, ışık seviyesi tespiti, hareket kontrolü gibi birçok farklı işlevi aynı anda gerçekleştirebilirsiniz.
Arduino Çok Amaçlı Sensör Shield, Arduino öğrenmeye yeni başlayanlardan deneyimli elektronik meraklılarına kadar herkesin projeleri için mükemmel bir başlangıç noktası sunar. Eğitim amaçlı kullanım, hızlı prototipleme veya çeşitli sensörleri test etmek için ideal olan bu all-in-one çözüm, Arduino deneyiminizi bir üst seviyeye taşıyacak.
Bu bölümde Arduino Çok Amaçlı Sensör Shield 9 in 1'in detaylı teknik özellikleri listelenmektedir.
Arduino Çok Amaçlı Sensör Shield 9 in 1'in sağladığı temel avantajlar aşağıda listelenmiştir.
Bu Arduino Çok Amaçlı Sensör Shield 9 in 1'in tipik kullanım alanları aşağıda listelenmiştir.
Arduino Çok Amaçlı Sensör Shield 9 in 1'in kurulumu ve kullanıma başlama adımları.
İpucu: Arduino Çok Amaçlı Sensör Shield'i kullanmaya başlarken bazı önemli noktalara dikkat etmelisiniz. Öncelikle, shield'i Arduino kartınıza takmadan önce Arduino'nun güç bağlantısını kestiğinizden emin olun. Shield'i takarken pinlerin düzgün hizalandığından ve bükülmediğinden emin olun - özellikle ilk kez takarken tüm pinlerin doğru soketlere girdiğini kontrol edin. Çalışmaya başlamadan önce Arduino IDE'de gerekli kütüphaneleri yüklemeyi unutmayın; özellikle DHT11 sensörü için DHT kütüphanesini Arduino Kütüphane Yöneticisi'nden kurmanız gerekecektir. Sensörleri ayrı ayrı test etmeniz, karmaşık projelere geçmeden önce her birinin nasıl çalıştığını anlamanıza yardımcı olacaktır. Bazı sensörler analog pinleri, bazıları ise dijital pinleri kullanır, bu nedenle shield üzerindeki işaretlemeleri dikkatlice okuyun. İlk başta basit kod örnekleriyle başlayın ve sensör verilerini seri monitör üzerinden görüntüleyin. Birden fazla sensörü aynı anda kullanırken, bazı pin çakışmaları olabileceğini unutmayın; shield'in pin haritasını iyi anlayarak bu tür sorunları önleyebilirsiniz. Son olarak, DHT11 sensörü sıklıkla kullanıldığında okuma hatası verebilir, bu yüzden her okuma işlemi arasında en az 2 saniye bekleme süresi bırakmak daha kararlı sonuçlar almanızı sağlayacaktır.

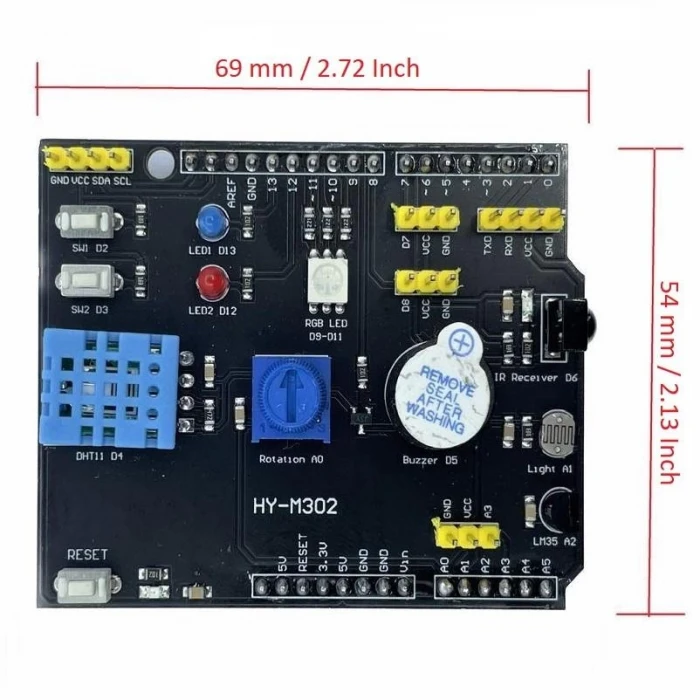

Arduino Çok Amaçlı Sensör Shield 9 in 1 üzerindeki her bir sensör modülünün ayrıntılı özellikleri ve işlevleri.
Bu sensörler zengin içeriğiyle Arduino projeleriniz için çeşitli veri toplama imkanları sunar.
DHT11 Sıcaklık ve Nem Sensörü:
Ortam sıcaklığı ve nem seviyesini ölçen dijital sensör:
DHT11, nem ve sıcaklığı birlikte ölçebilen entegre bir çözüm sunar.
LM35 Hassas Sıcaklık Sensörü:
Yüksek doğrulukta sıcaklık ölçümü yapan analog sensör:
LM35, DHT11'den daha hassas ve geniş aralıklı sıcaklık ölçümleri yapar.
Işık Sensörü (LDR):
Ortam ışık seviyesini algılayan foto direnç:
LDR, basit ama etkili bir şekilde ortamdaki ışık seviyesini tespit eder.
Ses Algılama Sensörü:
Ortamdaki ses seviyesini algılayan mikrofon modülü:
Ses sensörü, ses varlığını ve şiddetini tespit etmek için idealdir.
Joystick Modülü:
İki eksenli (X-Y) hareket kontrolü sağlayan analog joystick:
Joystick, interaktif projelerde kullanımı kolay bir kontrol arayüzü sunar.
Arduino Çok Amaçlı Sensör Shield 9 in 1 için temel programlama bilgileri ve örnek kodlar.
Bu programlayıcılar ve geliştirme kartları ile uyumlu shield için çeşitli kod örnekleri projelerinizi hızlandıracaktır.
DHT11 Sıcaklık ve Nem Sensörü Örnek Kodu:
#include <DHT.h>
#define DHTPIN 2 // DHT11 sensörünün bağlı olduğu dijital pin
#define DHTTYPE DHT11 // DHT 11 sensörünü tanımlama
DHT dht(DHTPIN, DHTTYPE);
void setup() {
Serial.begin(9600);
Serial.println("DHT11 test başladı!");
dht.begin();
}void loop() {
// İki okuma arasında en az 2 saniye bekleme
delay(2000);
// Nem değerini oku
float h = dht.readHumidity();
// Sıcaklık değerini Santigrat olarak oku
float t = dht.readTemperature();
// Okunan değerleri kontrol et
if (isnan(h) || isnan(t)) {
Serial.println("DHT sensöründen okuma başarısız!");
return;
}Serial.print("Nem: ");
Serial.print(h);
Serial.print(" % ");
Serial.print("Sıcaklık: ");
Serial.print(t);
Serial.println(" °C");
}Bu kod, DHT11 sensöründen sıcaklık ve nem değerlerini okuyup seri monitörde görüntüler.
LM35 Sıcaklık Sensörü Örnek Kodu:
void setup() {
Serial.begin(9600);
}void loop() {
// LM35 sensörünün bağlı olduğu analog pin
int sensorPin = A0;
// Analog değeri oku
int sensorValue = analogRead(sensorPin);
// Voltaj değerine çevir: 5V için 1024 değer, her değer yaklaşık 4.9mV
float voltage = sensorValue * (5.0 / 1023.0);
// Voltajı sıcaklığa çevir: LM35 her derece için 10mV çıkış verir
float temperatureC = voltage * 100;
Serial.print("Sıcaklık: ");
Serial.print(temperatureC);
Serial.println(" °C");
delay(1000);
}Bu kod, LM35 sensöründen sıcaklık değerini okuyup seri monitörde görüntüler.
Işık ve Ses Sensörlerini Birlikte Kullanma:
void setup() {
Serial.begin(9600);
}void loop() {
// Işık sensörünün bağlı olduğu analog pin
int lightSensorPin = A1;
// Ses sensörünün bağlı olduğu analog pin
int soundSensorPin = A2;
// Sensör değerlerini oku
int lightValue = analogRead(lightSensorPin);
int soundValue = analogRead(soundSensorPin);
// Sensör değerlerini yüzdelik olarak hesapla
int lightPercent = map(lightValue, 0, 1023, 0, 100);
int soundPercent = map(soundValue, 0, 1023, 0, 100);
// Değerleri seri monitörde görüntüle
Serial.print("Işık Seviyesi: %");
Serial.print(lightPercent);
Serial.print(" Ses Seviyesi: %");
Serial.println(soundPercent);
delay(500);
}Bu kod, ışık ve ses sensörlerinden gelen değerleri okuyup yüzdelik olarak seri monitörde görüntüler.
Joystick Kontrol Örneği:
int joystickXPin = A3;
int joystickYPin = A4;
int joystickButtonPin = 3;
void setup() {
Serial.begin(9600);
pinMode(joystickButtonPin, INPUT_PULLUP);
}void loop() {
// Joystick değerlerini oku
int xValue = analogRead(joystickXPin);
int yValue = analogRead(joystickYPin);
int buttonState = digitalRead(joystickButtonPin);
// Değerleri seri monitörde görüntüle
Serial.print("X-ekseni: ");
Serial.print(xValue);
Serial.print(" Y-ekseni: ");
Serial.print(yValue);
Serial.print(" Buton: ");
Serial.println(buttonState == LOW ? "Basıldı" : "Basılmadı");
delay(200);
}Bu kod, joystick'in X ve Y değerlerini okur ve buton durumunu kontrol eder.
Arduino Çok Amaçlı Sensör Shield 9 in 1 kullanarak gerçekleştirebileceğiniz proje fikirleri.
Bu çok yönlü shield ile yapabileceğiniz ilginç ve eğitici projeler için öneriler:
Mini Hava İstasyonu:
Temel meteorolojik verileri toplayan basit bir hava izleme istasyonu:
Bu proje, temel çevre verilerinin toplanması ve analiz edilmesi üzerine odaklanır.
Ses Kontrollü RGB Lamba:
Ses seviyesine göre renk ve parlaklık değiştiren interaktif ışık sistemi:
Bu proje, sesi görselleştiren eğlenceli bir interaktif sistem sunar.
Basit Oyun Kontrolörü:
Bilgisayar veya Arduino tabanlı oyunlar için basit kontrol arayüzü:
Bu proje, kendi oyun kontrolörünüzü yaratma imkanı sunar.
Çevre Tepkili Alarm Sistemi:
Belirlenen eşik değerlerini aşan çevresel değişimlerde uyarı veren sistem:
Bu sistem, çeşitli çevresel faktörleri izleyerek anormal durumları tespit eder.
Arduino Çok Amaçlı Sensör Shield 9 in 1'in yeteneklerini genişletme ve daha ileri seviye projeler geliştirme stratejileri.
Bu çok yönlü shield'in temel özelliklerini nasıl genişletebileceğiniz ve daha kompleks projelerde nasıl kullanabileceğinize dair fikirler:
Kablosuz İletişim Entegrasyonu:
Sensör verilerini uzaktan izleme ve kontrol etme yöntemleri:
Kablosuz iletişim, sensör verilerinize her yerden erişim imkanı sağlar.
Veri Depolama ve Analiz:
Sensör verilerinin kaydedilmesi ve analizi için yaklaşımlar:
Veri kaydetme ve analiz, sensör projelerinizi daha değerli ve işlevsel kılar.
Ekran ve Kullanıcı Arayüzü Entegrasyonu:
Sensör verilerini görselleştirme ve kullanıcı etkileşimi için arayüzler:
Kullanıcı arayüzleri, projenizin kullanılabilirliğini ve görsel çekiciliğini artırır.
Güç Yönetimi ve Batarya Çözümleri:
Shield'in mobil veya uzak noktalarda çalışması için güç çözümleri:
Verimli güç yönetimi, projenizin uzun süre bağımsız çalışmasını sağlar.
Arduino Çok Amaçlı Sensör Shield 9 in 1 kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.
Shield'i kullanırken en iyi performansı almak ve olası sorunları çözmek için öneriler:
Sensör Okuma Sorunları ve Çözümleri:
Sensör verilerinde karşılaşılan sorunlar ve çözüm yolları:
Sensör okumalarının doğruluğu, projelerinizin güvenilirliği için kritiktir.
Yazılım Optimizasyonu:
Arduino kodunuzu daha verimli hale getirme teknikleri:
Yazılım optimizasyonu, özellikle kompleks projelerde fark yaratır.
Donanım Sorunları ve Çözümleri:
Shield kullanımında karşılaşılabilecek fiziksel sorunlar:
Donanım sorunlarını erken tespit etmek, zaman kaybını ve olası hasarları önler.
Kalibrasyon ve Hassasiyet Artırma:
Sensör doğruluğunu ve hassasiyetini iyileştirme yöntemleri:
Kalibrasyon, sensörlerinizden daha doğru ve tutarlı veriler elde etmenizi sağlar.
