Arduino QYF-TM1638 7-Segment Gösterge ve Buton Modülü

Arduino TM1638 7-Segment Gösterge ve Buton Modülü

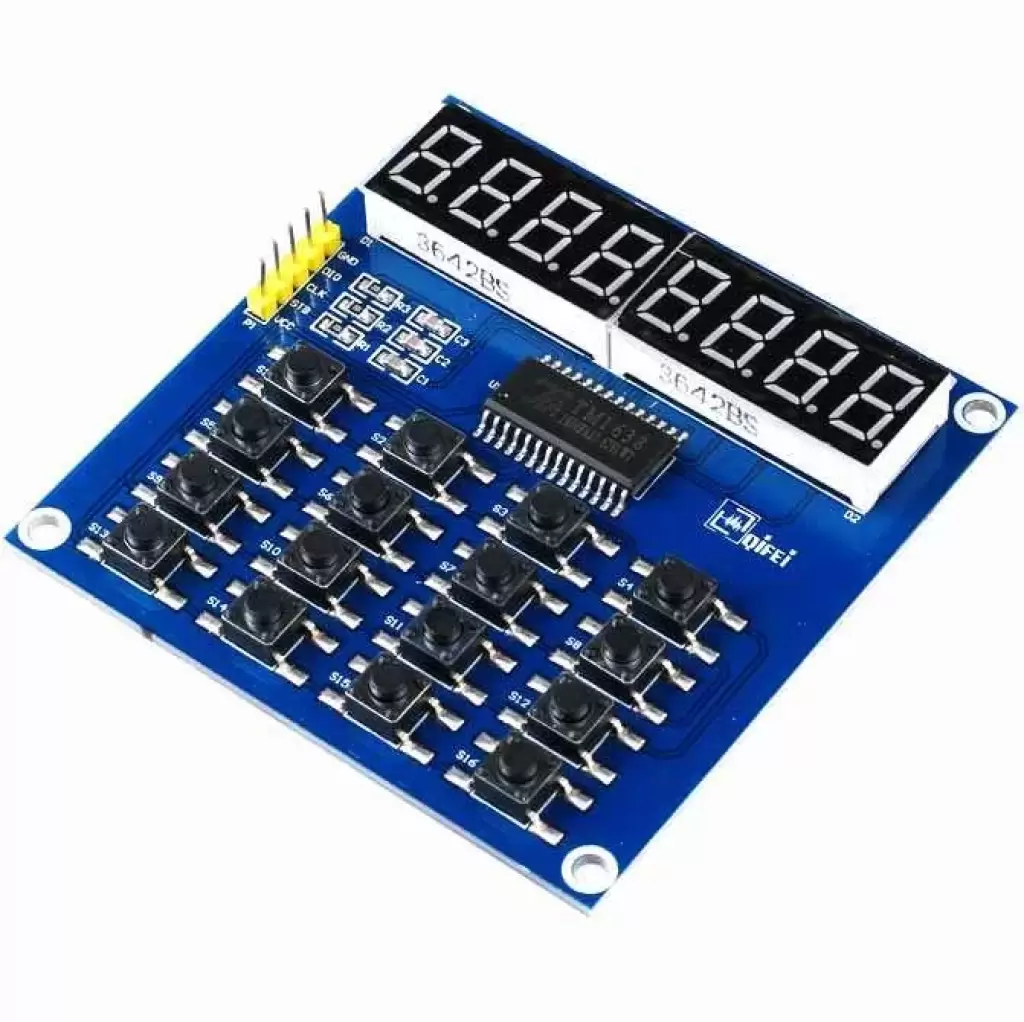

Arduino ve diğer mikrokontrolcülerle kullanabileceğiniz 2 adet 4 haneli 7-segment göstergeye, 16 adet butona sahip gösterge modülüdür. Sensör ölçümü, saat vb. projelerinizle kullanabilirsiniz. Üzerinde TM1638 kontrolcü entegresi bulunur. Seri haberleşme özelliği sayesinde 2 adet pin kullanarak sürebilirsiniz.

ÖRNEK UYGULAMA

VCC – 5v from Arduino
Gnd – GND from Arduino
STB – strobe pin, an output from your Arduino
CLK – clock pin, an output from your Arduino
DIO –  data pin, another ouput from your Arduino

KODLAR

Kütüphane için tıkla



#include #include   TM1638QYF module(8,9,10); word mode;   unsignedlong startTime;   void setup(){   startTime = millis();     module.setupDisplay(true, 7);   mode =0;}   void update(TM1638QYF* module, word* mode){   word buttons = module->getButtons();   unsignedlong runningSecs =(millis()- startTime)/1000;     // button pressed - change mode   if(buttons != 0){     *mode = buttons >>1;       if(*mode < 128){       module->clearDisplay();       delay(100);     }   }     switch(*mode){     case 0:       module->setDisplayToDecNumber(runningSecs, 1 << 6);       break;     case 1:       module->setDisplayToDecNumber(runningSecs, 1 << 5, false);       break;     case 2:       module->setDisplayToHexNumber(runningSecs, 1 << 4);       break;     case 4:       module->setDisplayToHexNumber(runningSecs, 1 << 3, false);       break;     case 8:       module->setDisplayToBinNumber(runningSecs, 1 << 2);       break;     case 16:       char s[9];       sprintf(s, 'Secs %03d', runningSecs % 999);       module->setDisplayToString(s, 1 << 1);       break;     case 32:       if(runningSecs %2==0){         module->setDisplayToString('TM1638QY', 1);       }else{         module->setDisplayToString(String('LIBRARY '), 1);       }         break;     case 64:       module->setDisplayToError();       break;     case 128:       module->setDisplayToDecNumber(*mode, 0);       break;     case256:       module->setDisplayToString('ABCDE', 1 <<(runningSecs % 8));       break;     default:       module->setDisplayToBinNumber(buttons & 0xF, buttons >> 8);   }}   void loop(){   update(&module, &mode);}
