LORA Modüllerinin günden güne fiyatları düşmekte ve kolaylıkla temin edilebilir hale gelmektedir. Semtech firması tarafından üretilen SX1278 alıcı verici çipi günümüzde en popüler LoRa modüllerinden biridir.

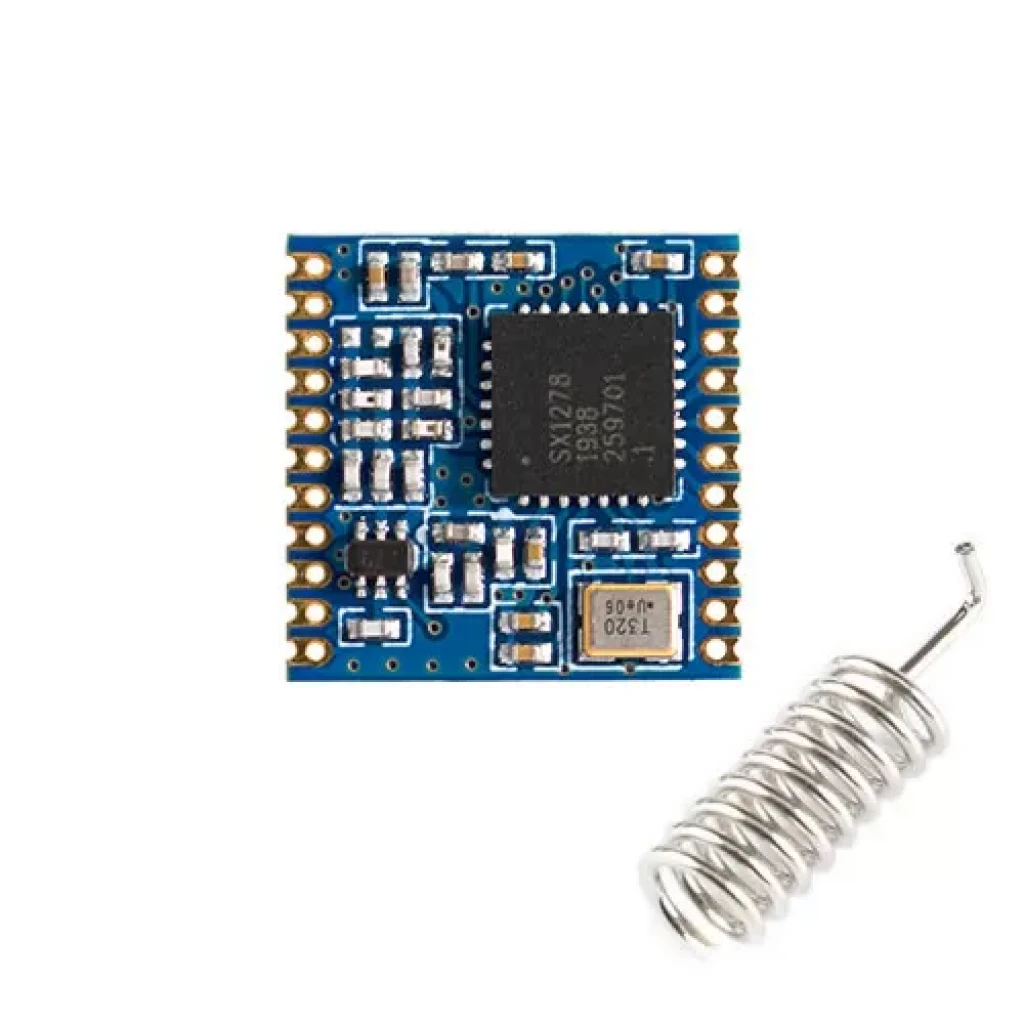

LoRa SX1278 Modülü üzerinde SEMTECH tarafından geliştirilen SX1278 alıcı verici çipi, ±10 ppm SMD kristal ve anten girişi bulunmaktadır. Anten bağlantı pini 50 ohm empedans ile uyumludur
LoRa SX1278 Modülü ile gelen anten sayesinde farklı uygulamalar için anten seçmenize gerek kalmaz ayrıca modül, SX1278 çipinin tüm özelliklerini taşımakla beraber devrelerinizde tasarımı basitleştirmek için tasarlanmıştır. RF devre tasarımlarınıza ekstra entegreler kullanmadan ve zamanınızı harcamadan, basit bir şekilde SX1278 modülünü entegre edebilirsiniz.
LoRa modülasyonundaki -136 dDm yüksek hassasiyet ve 19dBm yüksek güç çıkışı SX1278 modülünü düşük aralıklı ve düşük data hızlı uygulamalar için uygun hale getirmektedir.
Lora SX1278 modülü 2.4 ~ 3.7V altında ekstra küçük Standby akımında çalışmaktadır, bu sayede batarya ile beslenen uygulamalarda kullanmaya uygundur (Standart lityum bataryalar tam şarj olduğunda 4.2V olmaktadır, bu tip bataryalar için araya regülatör koymak veya seri bir diyot kullanmak gerekebilir. Lütfen buna dikkat edelim).
LoRa SX1278 modülü, Arduino ile uyumludur, ayrıca iletim/verici olarak kullanılırken için tipik olarak 120mA , alıcı olarak kullanılırken 12mA kadar düşük akım harcamasına sahipken yüzlerce metrelik bir iletişim aracı olarak kullanılabilmektedir.
LoRa SX1278 modülünün pin yapısı 1.20-1.25 mm headerlar ile uygundur.
Pin No | Arayüz Adı | Fonksiyon |
1,2,3,4,11, | GND | Power GND |
12, 19,20,22 | ||
5 | DIO0 | Programmable decision |
6 | DIO1 | Programmable decision |
