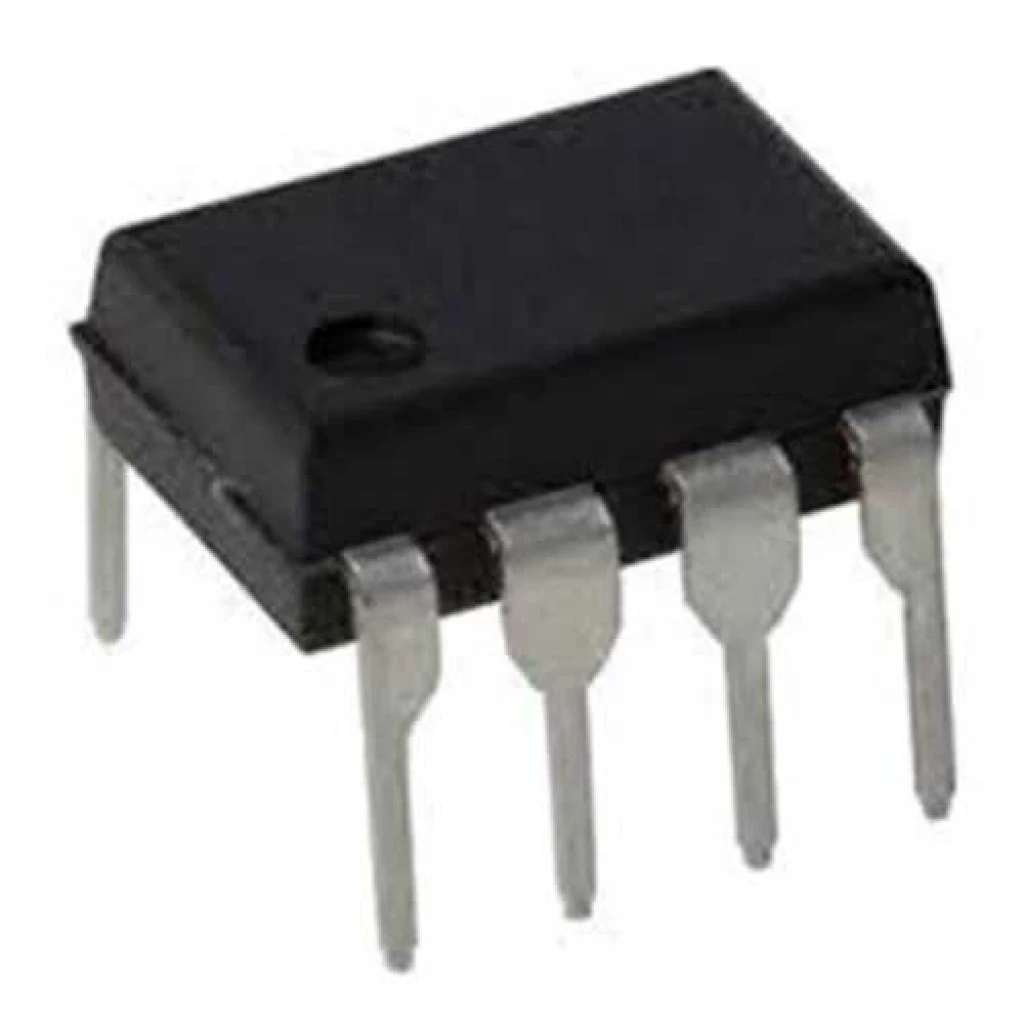

HCPL-3120-000E - A3120 DIP-8

HCPL-3120-000E, aynı zamanda A3120 olarak da bilinen, yüksek güçlü IGBT ve MOSFET sürmek için özel olarak tasarlanmış yüksek performanslı bir gate driver optokuplörüdür. Bu entegre, 2.5A'e kadar tepe çıkış akımı sağlayarak büyük IGBT'leri bile hızlı ve verimli bir şekilde anahtarlayabilir. Motor sürücüleri, güç invertörleri ve anahtarlamalı güç kaynakları gibi yüksek voltaj ve yüksek akım uygulamalarında kontrol devresini güç katından güvenli bir şekilde izole eder.

HCPL-3120-000E'nin Özellikleri ve Avantajları

• Yüksek Tepe Çıkış Akımı: 2.5A tepe çıkış akımı, yüksek kapasitanslı IGBT ve MOSFET kapılarını hızla şarj ve deşarj eder.
• Hızlı Anahtarlama Hızı: Düşük yayılma gecikmesi (propagation delay), yüksek frekanslı anahtarlamaya olanak tanır ve verimliliği artırır.
• Entegre Koruma Devreleri: Düşük Voltaj Kilitleme (UVLO) özelliği, yetersiz besleme geriliminde IGBT'nin hasar görmesini engeller.
• Yüksek Ortak Mod Gürültü Bağışıklığı (CMTI): Yüksek dv/dt oranlarına sahip gürültülü endüstriyel ortamlarda bile kararlı çalışır.
• Geniş Çalışma Gerilimi Aralığı: 15V ila 30V arası VCC besleme aralığı, çeşitli güç elektroniği tasarımlarıyla uyumluluk sağlar.

Başlıca Kullanım Alanları

• AC ve DC Motor Sürücüleri: Motor kontrolünde kullanılan IGBT modüllerinin izolasyonlu olarak sürülmesi.
• Güç İnvertörleri ve UPS: Kesintisiz güç kaynakları ve solar invertörler gibi uygulamalarda.
• Anahtarlamalı Güç Kaynakları (SMPS): Yüksek güçlü anahtarlama elemanlarının kontrolü için.
• Endüksiyonla Isıtma Sistemleri: Yüksek frekanslı rezonans devrelerinin sürülmesi.
