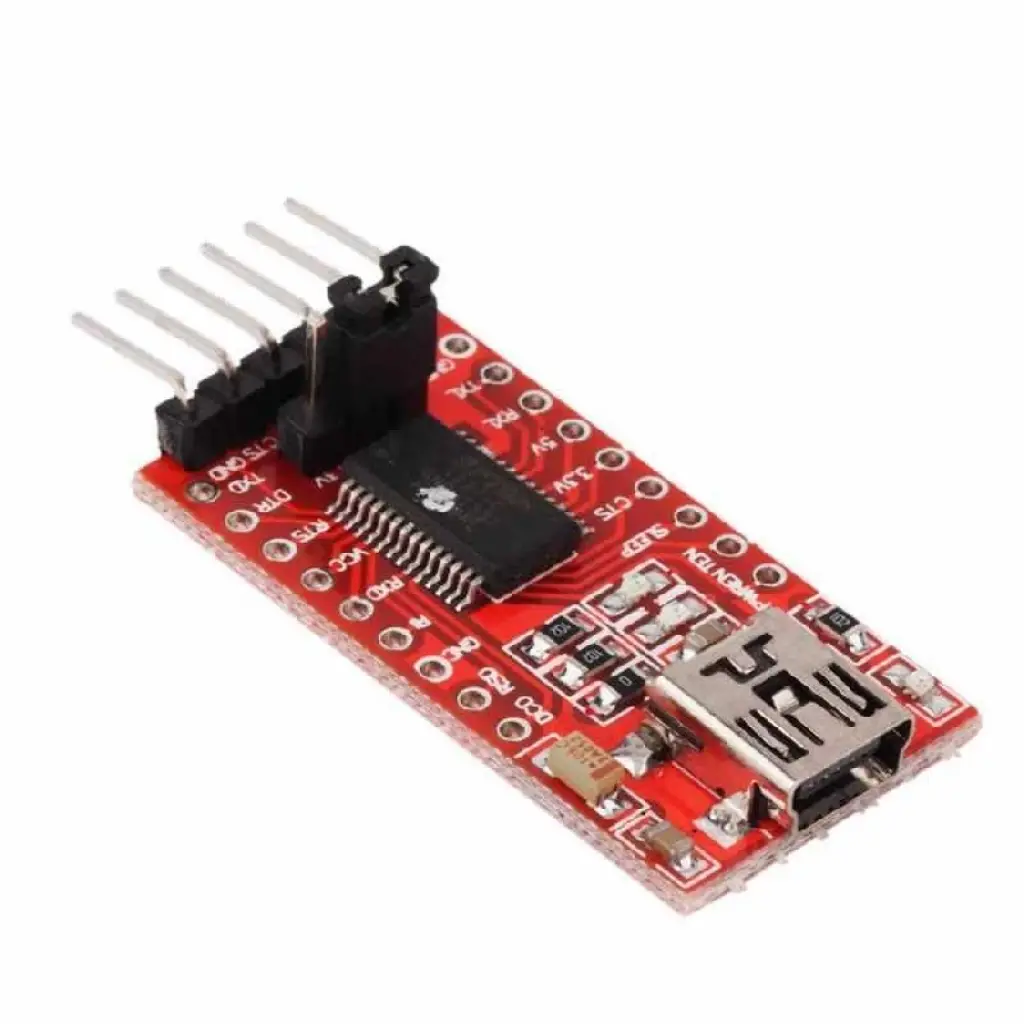

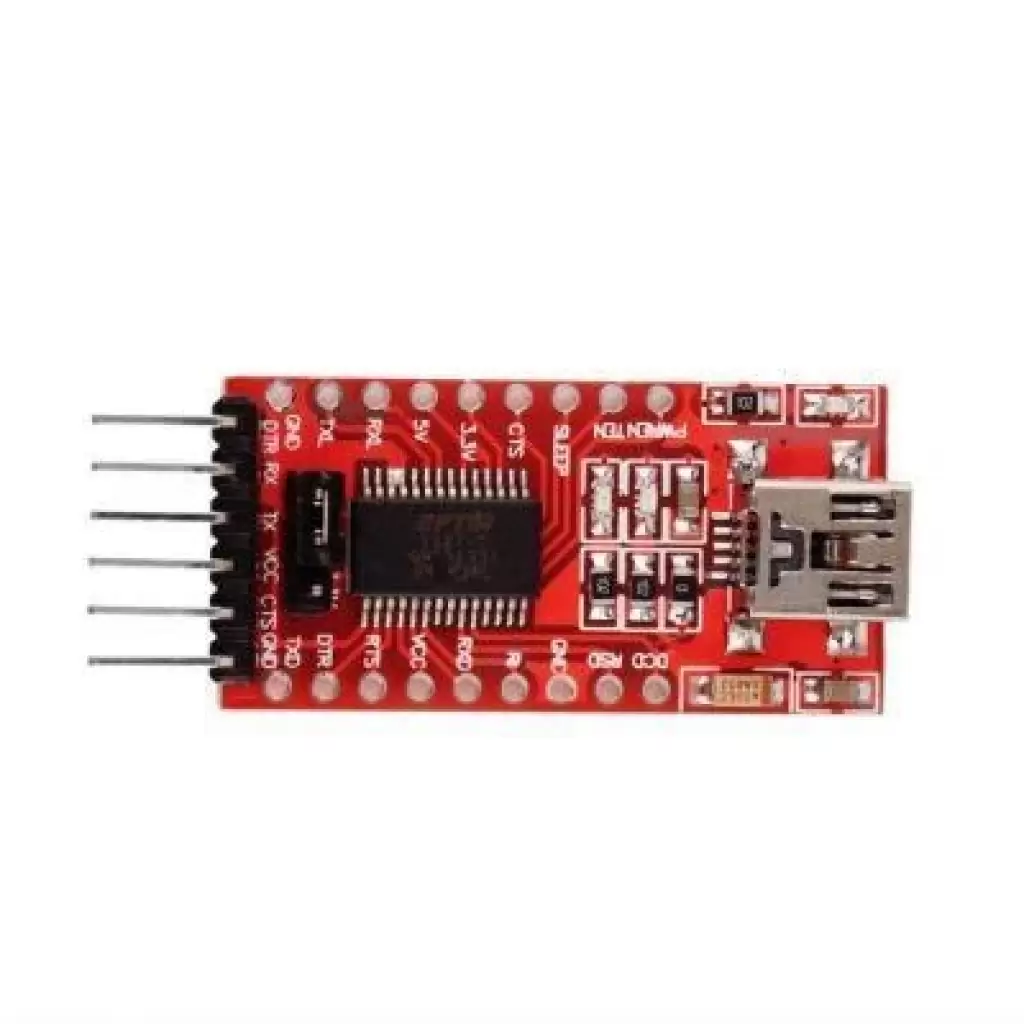

FTDI Programlama Kartı, Arduino ve mikrodenetleyici projeleriniz için USB-UART dönüştürücü olarak kullanılan kompakt ve çok yönlü bir araçtır. 3.3V veya 5V çalışma gerilimleri arasında geçiş yapabilme özelliği ile farklı geliştirme kartlarıyla uyumlu şekilde çalışır.
FT232RL çipine sahip bu programlama kartı, bilgisayarınız ile mikrodenetleyici arasında güvenilir ve hızlı bir seri iletişim bağlantısı kurar. Kart üzerindeki LED göstergeler sayesinde TX/RX veri aktarımını görsel olarak takip edebilirsiniz.
FTDI Programlama Kartı, Arduino bootloader yükleme, seri port monitörü olarak kullanım ve çeşitli mikrodenetleyicileri programlama gibi işlemler için idealdir. Arduino ve diğer geliştirme kartlarıyla tam uyumlu çalışan bu kart, Programlayıcılar ve Geliştirme Kartları kategorisinin en kullanışlı ürünlerinden biridir.
FTDI Programlama Kartının detaylı teknik özellikleri aşağıda listelenmiştir.
FTDI Programlama Kartının Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.
İpucu: Bağlantı yapmadan önce jumper ile çalışma voltajını hedef kartınıza uygun şekilde ayarlayın.
FTDI kartını mikrodenetleyicilere bağlamak oldukça basittir. Aşağıdaki pin bağlantılarını dikkate alın:
Kullanıma başlamadan önce, ilk kez kullanıyorsanız FT232RL sürücülerini yüklemeniz gerekebilir. Windows 10 ve üzeri işletim sistemlerinde sürücüler otomatik olarak yüklenir. Diğer sistemler için FTDI'nin resmi sitesinden sürücüleri indirebilirsiniz.
Arduino kartları programlamak için, Arduino IDE'de "Araçlar > Port" menüsünden FTDI kartınızın bağlı olduğu portu seçmeniz yeterlidir. Arduino'nun RX pinini FTDI'nin TX pinine, TX pinini ise FTDI'nin RX pinine bağladığınızdan emin olun (çapraz bağlantı).
// Arduino'da Seri Haberleşme Örnek Kodu
void setup() {
Serial.begin(9600); // Seri haberleşmeyi 9600 baud hızında başlat
}
void loop() {
if (Serial.available() > 0) {
// Seri porttan veri geldiğinde oku ve geri gönder
char incomingByte = Serial.read();
Serial.print("Alınan: ");
Serial.println(incomingByte);
}
}
ESP8266, ESP32 veya STM32 gibi diğer mikrodenetleyicileri programlamak için, kartın programlama moduna girmesi gerekebilir. Bu durumda özel bağlantı ve buton kombinasyonları kullanmanız gerekecektir. Her kart için üreticinin talimatlarını kontrol edin.
FTDI Programlama Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.
FTDI Programlama Kartı kullanılarak yapılabilecek detaylı proje örnekleri.
FTDI kartı, ESP8266 tabanlı sensör nodlarından veri toplamak için mükemmel bir arayüz sağlar. Projede, ESP8266 modülleri sıcaklık, nem ve hareket verilerini toplar ve bu veriler kablosuz olarak merkezi bir istasyona iletilir. FTDI kartı, istasyon olarak görev yapan Arduino Mega ile bilgisayar arasında köprü görevi görür. Bilgisayarda çalışan Python programı, seri port üzerinden gelen verileri gerçek zamanlı olarak görselleştirir ve veritabanına kaydeder. Ayrıca, kullanıcı arayüzü üzerinden sensör ayarlarını değiştirme ve kalibrasyon yapma imkanı sunar. Bu sistem, sera izleme, ev otomasyonu veya endüstriyel ortam takibi gibi uygulamalar için idealdir. Projeyi genişletmek için, FTDI üzerinden gelen komutlarla uzaktan yazılım güncelleme özelliği de eklenebilir.
FTDI programlama kartı kullanarak, GPS modülü ile Arduino Nano'yu birleştiren kompakt bir hareket izleme sistemi oluşturabilirsiniz. GPS modülü konum verilerini toplarken, Arduino bu verileri işler ve belirli aralıklarla mikroSD karta kaydeder. FTDI kartı, sistemin bilgisayara bağlandığında kaydedilen rotaları ve telemetri verilerini aktarmak için kullanılır. Özel masaüstü yazılımı, konum verilerini harita üzerinde görselleştirir, hız grafikleri oluşturur ve hareket analizleri yapar. Sistem bisiklet, koşu ve yürüyüş aktivitelerinin takibi için idealdir. Ayrıca, FTDI kartı üzerinden sistem ayarları değiştirilebilir, GPS güncellenebilir ve enerji tasarrufu modları yapılandırılabilir. Sistemin kompakt boyutu sayesinde, küçük bir kutuya yerleştirilebilir ve taşınabilir hale getirilebilir.
FTDI kartı ve Arduino Mega kullanarak kapsamlı bir akıllı ev kontrol sistemi oluşturabilirsiniz. Sistem, evin farklı bölgelerinde bulunan sıcaklık, nem, hareket ve ışık sensörlerinden gelen verileri toplar. Aynı zamanda röle modülleri aracılığıyla aydınlatma, ısıtma ve havalandırma sistemlerini kontrol eder. FTDI kartı, sistemi bilgisayara bağlayarak web tabanlı bir kontrol paneli ile yönetim imkanı sağlar. Kullanıcı, bu panel üzerinden cihazları açıp kapatabilir, sıcaklık ayarlarını değiştirebilir ve otomasyon senaryoları oluşturabilir. Sistem ayrıca MQTT protokolü ile bulut tabanlı servislere bağlanarak mobil cihazlardan erişim imkanı sunar. FTDI kartı, firmware güncellemeleri ve sistem yapılandırması için güvenli bir bağlantı sağlar. Projede Arduino Mega'nın çok sayıda giriş/çıkış pini kullanılarak, tek bir merkezden tüm ev kontrol edilebilir.
FTDI Programlama Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.
