LTC1871 100W Voltaj Yükseltici - Boost Regülatör

LTC1871 100W Voltaj Yükseltici - Boost Regülatör

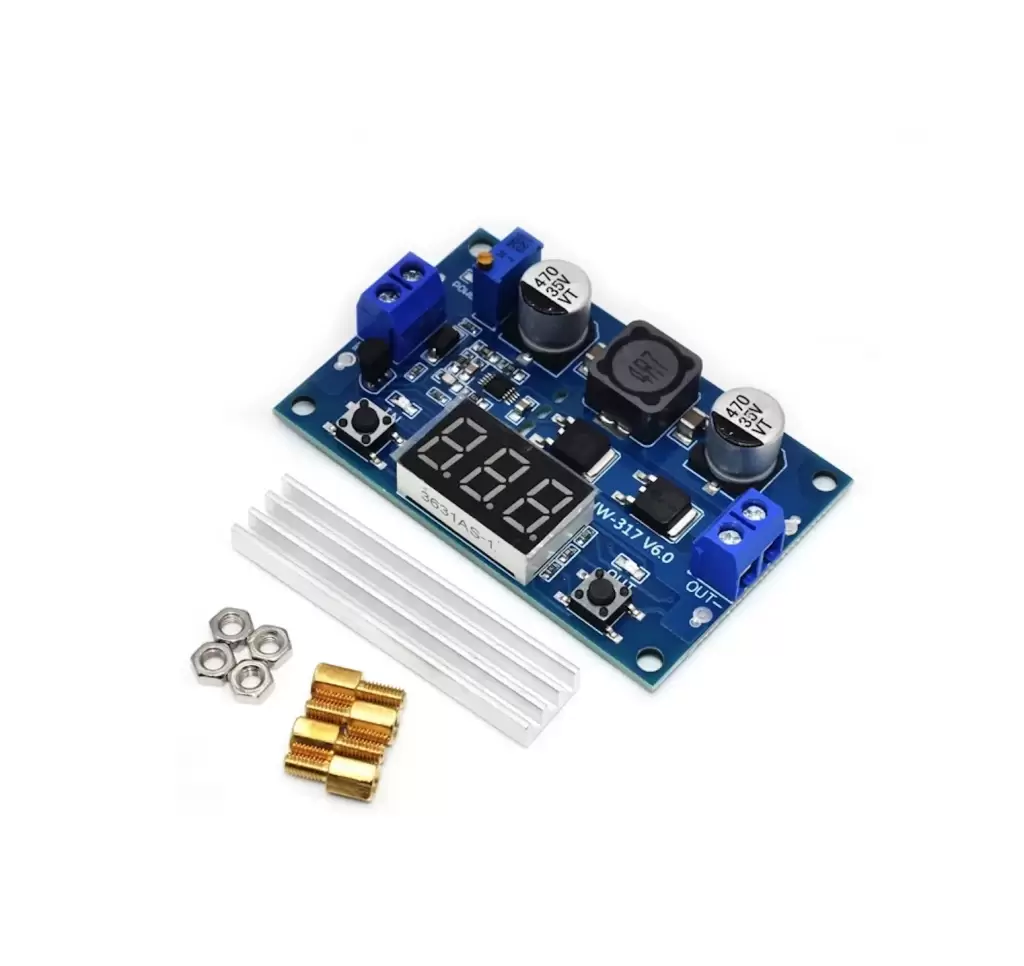

LTC1871 voltaj yükseltici regülatör, 100W gücünde olup çıkış gerilimi üzerinde bulunan potansiyometre yardımıyla ayarlanabilmektedir. Ayrıca üzerinde bulunan voltmetre sayesinde giriş ve çıkış voltajı rrahatlıkla gözlemlenebilmektedir.
Anahtarlanan mosfetler ve bobin için soğutma bloğuda içermektedir. Bu sayede modülün ısınma problemleri büyük oranda ortadan kalkmaktadır. Bu modül rakiplerine göre oldukça yüksek verimliliğe sahiptir.

Teknik Özellikler:

Model: LTC1871 Step UP/Boost Regülatör
Dc-DC Voltaj Yükseltici
Giriş Voltajı: 3.5V - 30V
Çıkış Voltajı: 3.5 - 30V (Giriş voltajı çıkış voltajına eşit veya çıkış voltajından düşük olabilir. )
Çıkış Gücü: 100W
Giriş Akımı: 6A(Maksimum 10A)
Voltmetre Doğruluğu: +/-%5
Statik Güç Tüketimi: 15mA (Yaklaşık)
Boyut: 67x42x18mm
Ağırlık: 40gr
Giriş ve çıkışı klemenslidir. Bu sayede montajı oldukça kolaydır.

Verimlilik:

Giriş 3.7V ile 5V/2A Çıkışta - %82.5
Giriş 5V ile 12V/2A Çıkışta - %88.4
Giriş 7.4V ile 12V/2A Çıkışta - %90.2
Giriş 12V ile 18V/2A Çıkışta - %93.6
Giriş 18V ile 24V/2A Çıkışta - %95.3
Giriş 24V ile 30V/2A Çıkışta - %97.1 (Bu değerler voltmetre açıkken hesaplanmıştır.)
